Composición del equipo de la máquina de prueba de fatiga de agravamiento interior de ruedas controlada por computadora

Composición del equipo de la máquina de prueba de fatiga de agravamiento interior de ruedas controlada por computadora

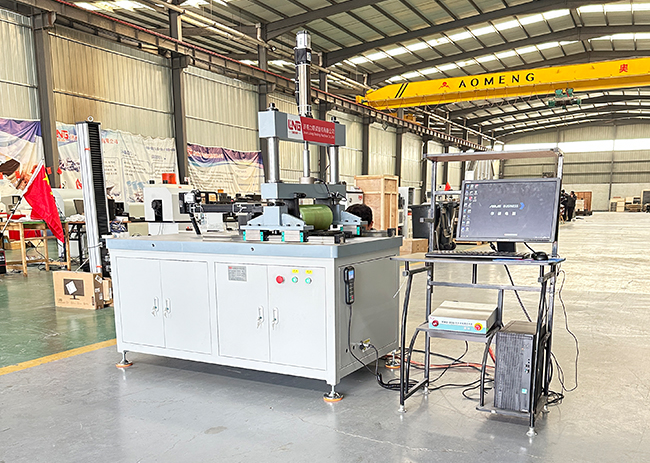

El equipo de prueba consta de una máquina principal y un Gabinete de control, la máquina principal adopta una pequeña estructura de plataforma de pórtico, y el espacio del marco de carga se mueve. Como se puede ver en el diagrama, el motor principal consta de tres partes: la Plataforma base, el marco de carga móvil y el mecanismo de Potencia reciprocante. Hay guías rectas instaladas a ambos lados de la Plataforma de base, y el marco de carga móvil se instala en los cuatro deslizadores a través del asiento de fijación del pilar. Un lado del asiento de fijación de los pilares izquierdo y derecho está conectado por una pieza de conexión. La barra de pistón del cilindro eléctrico alternativo está conectada a la pieza de conexión, lo que puede conducir a todo el mecanismo de carga a moverse de ida y vuelta.

El marco de carga móvil consta de un techo fijo superior, dos pilares, una viga móvil, un asiento fijo de pilares, un cilindro eléctrico lineal de carga, un sensor de carga y otras piezas. El techo fijo forma un marco cuadrado a través de dos pilares y el asiento fijo del pilar. el cilindro de carga se instala entre el techo fijo y el travesaño móvil. a través de la expansión del cilindro eléctrico, el travesaño móvil se puede mover hacia arriba y hacia abajo a lo largo del pilar a través de la manga guía deslizante.

Se instala una rueda de carga en la superficie inferior del travesaño móvil, y el travesaño móvil se mueve a lo largo del poste a través de la tracción telescópica del cilindro eléctrico. Esto hace que se forme una carga de extrusión entre la rueda de carga y la muestra.

Toda la máquina tiene una estructura simple, un alto grado de integración, una gran resistencia y una pequeña deformación.
