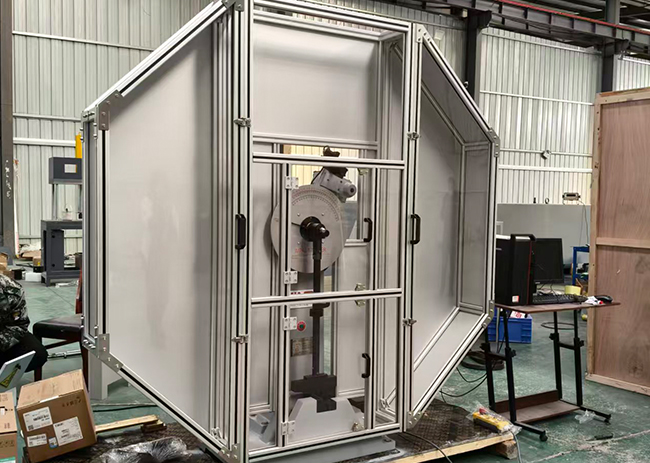

Máquina de prueba de impacto de péndulo jbw - 450D - Protocolo de operación

I. preparativos previos a la instalación:
1. sentar los cimientos estrictamente de acuerdo con los dibujos.
2. retire la Caja de embalaje, retire los cuatro pernos de anclaje del equipo de fijación, entiérrela en el suelo, exponga la parte del tornillo y fije la máquina de impacto.
3. coloque el nivel en la esquina inferior derecha de la base del equipo, ajuste el nivel del equipo y verifique si la red de protección está instalada y fija.
¡4. busque un electricista profesional para abrir la tapa trasera del equipo y conecte tres líneas de fuego de cuatro líneas de 380v y líneas cero en la fila de cableado más baja del equipo, ¡ debe conectar líneas cero!!!
5. ajuste el tramo entre las pinzas con un modelo de tramo de acuerdo con la ilustración en las instrucciones del producto.
6. haga clic para recoger el péndulo, lo normal es recoger el péndulo en sentido contrario a las agujas del reloj, si se encuentra que es recoger el péndulo en sentido contrario a las agujas del reloj, Corte inmediatamente la fuente de alimentación y cambie los tres cables de fuego en orden. (el ángulo de visualización de la pantalla de la máquina de impacto de pantalla es negativo)
2. solución de problemas pequeños comunes:
1. el equipo no toma el péndulo: no hay línea cero conectada o el motor se quema (busca un electricista para medir el motor)
2. salida anormal: Corte de energía inmediatamente (desconecte el interruptor de alimentación en la Caja de control manual o apague la fuente de alimentación general)
¡Si se descubre que el perno de seguridad del equipo aparece anormalmente, se debe cortar inmediatamente la electricidad. si la electricidad continúa retirándose y balanceándose, ¡ se quemará el motor!!! Después de cortar la electricidad, vuelva a encender la fuente de alimentación para investigar la avería:
(1) Corte de energía, empuje el perno de Seguridad con las manos detrás, si no se puede empujar sin problemas, significa que hay impurezas o óxido atascado alrededor del perno de seguridad, empuje con fuerza, empuje repetidamente varias veces para su uso normal.
(2) toque suavemente el interruptor de aproximación cilíndrico en la esquina superior izquierda del equipo con un destornillador. cuando toque, el perno de Seguridad se mueve, lo que indica que la distancia del interruptor de aproximación ha cambiado. atornille el interruptor de aproximación para ajustar la distancia inferior y ajuste la distancia del accesorio que sale del gancho del Martillo en la esquina superior izquierda de la máquina a 1 mm.
¡3. si se descubre que no hay señal entre el dispositivo y el host, ¡ verifique si no hay el cable de datos conectado entre el ordenador y el plc!
4. al recoger el péndulo, el martillo suena y a menudo se desliza. lo mismo ocurre cuando se pone el péndulo. es que el embrague está roto y es necesario reemplazarlo.
Lo anterior se puede usar normalmente si no hay problema.
III. preparación previa a la operación
1. inspección del equipo: verifique que la fuente de alimentación y la línea están intactas y sin daños, el péndulo, el yunque y la cubierta antiparasito están bien instalados, y el filo del impacto no se derrumba; El sistema de microcomputadoras, la pantalla de visualización y el módulo de adquisición de datos son normales, y el botón de parada de emergencia y el bloqueo de Seguridad son sensibles y efectivos.
2. preparación de la muestra: de acuerdo con el estándar GB / T 229, seleccione la muestra de impacto CHARPY calificada, limpie el aceite superficial y las burras, y confirme que el tipo de brecha (tipo V / u) y el tamaño cumplen con los requisitos de prueba, sin deformación ni grietas.
3. confirmación de parámetros: de acuerdo con el material y las especificaciones de la muestra, los parámetros de prueba preestablecidos (tamaño de la muestra, tipo de brecha, energía del péndulo), calibrar el punto cero del equipo y la indicación de energía para garantizar que la precisión cumpla con los estándares.
4. protección personal: no hay personal no relacionado en el área de operación, y la cubierta protectora está intacta y cerrada.
4. pasos de uso:
1. encienda el interruptor de alimentación y el interruptor de alimentación controlado a mano;
2. seleccione el martillo de energía;
3. marque el puntero a cero;
4. después de marcar el puntero del disco a la posición 300j, haga clic en el péndulo hasta el ángulo máximo de elevación del martillo, y el perno de Seguridad aparecerá automáticamente;
5. coloque la muestra, concéntrese con un martillo centrado en la muestra, luego haga clic en devolver el pin y haga clic en el impacto para romper la muestra;
6. si hay otras muestras, repita las operaciones 4 y 5 hasta que se hayan completado todas las muestras;
7. haga clic en devolver la venta, Presione el botón de colocación y coloque el martillo en la posición de la mordaza, y suelte el botón de colocación;
8. se completa la prueba.
V. apagado y limpieza
1. después de la prueba, operar el péndulo para volver a la posición inicial, apagar el software de control de la prueba, apagar la fuente de alimentación del ordenador y la máquina de prueba a su vez, y desconectar el cable de alimentación.
2. equipo de limpieza: limpiar el filo del péndulo, el yunque y la Mesa de trabajo con un paño sin polvo, eliminar los escombros de la muestra y aplicar una pequeña cantidad de aceite antioxidante en el filo; Limpiar las muestras de fractura y clasificarlas para almacenarlas.
3. mantenimiento del equipo: comprobar el desgaste del péndulo y el yunque, y reemplazarlo a tiempo si el filo del cuchillo está dañado; Cubra la cubierta de polvo y rellene el registro de funcionamiento y prueba del equipo (información de la muestra, datos de prueba, Estado del equipo).
6. precauciones
1. el equipo no puede arrancar cuando la cubierta antiparasito no está cerrada, está estrictamente prohibido desmontar por la fuerza el bloqueo de seguridad, está prohibido acercarse a la zona de movimiento del equipo durante la prueba, y presione el botón de parada de emergencia en caso de emergencia.
2. después de levantar el péndulo, está prohibido extender la mano para entrar en la zona de prueba, y está prohibido ajustar la marcha de energía del péndulo y la distancia entre los Yunques sin autorización para evitar daños en el equipo o lesiones personales.
3. las muestras deben estar firmemente sujetadas, las muestras con dimensiones incompatibles y grietas están prohibidas de probar para evitar que las muestras salpiquen y lastimen a las personas durante el impacto.
4. cuando el equipo funcione anormalmente (ruido anormal, datos inexactos, péndulo atascado), se detendrá inmediatamente y se cortará la electricidad, se pondrá en contacto con profesionales para repararlo y se prohibirá desmontar los componentes centrales por sí mismo.
5. calibrar regularmente la indicación de energía del equipo y la distancia entre los Yunques para garantizar que se cumplan los requisitos de la norma nacional y prolongar la vida útil del equipo.
