Precauciones para el funcionamiento del detector de pernos de alta resistencia

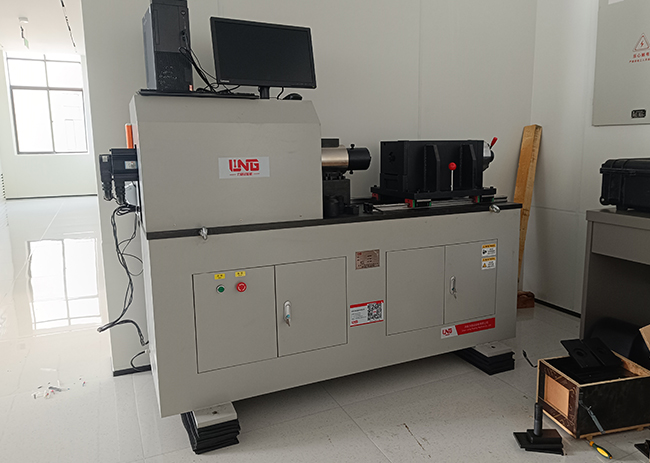

El detector de perno de alta resistencia es una máquina de prueba especial para medir y verificar con precisión la fuerza axial, el PAR y el coeficiente de par del par de conexión de perno de alta resistencia (tipo hexagonal grande / Corte de torsión) en la ingeniería de estructuras de acero, y es el equipo de prueba central para garantizar la seguridad de La conexión de los nodos de ingeniería.
Parámetros de detección del núcleo: fuerza del eje (fuerza de tracción previa): fuerza de tracción axial producida después de que el perno se aprieta; Par: el par de rotación aplicado al apretar el perno; Coeficiente de par k; tipo de perno aplicable perno de alta resistencia de cabeza hexagonal grande: M12 - m36, perno de alta resistencia de corte de torsión M16 - m30, estándar de ejecución: GB / t1231 - 2024 (el último), GB / T 3632 - 2016, GB 50205 - 2020 "estándar de aceptación de calidad de construcción de ingeniería de estructura de acero"
Antes de la operación, se investiga exhaustivamente el Estado del equipo, primero se verifica si el cable de alimentación del equipo, el sensor de par y el cable de conexión del sensor de fuerza del eje son sólidos y no dañados, las pinzas, mangas y herramientas están intactas y no deformadas, el equipo se coloca sin problemas y el suelo es normal. Después de confirmar que lo anterior es correcto, encienda la fuente de alimentación en orden: Primero encienda el interruptor de alimentación principal, luego active el equipo principal, y finalmente encienda el instrumento de visualización digital de apoyo o el software de detección, encienda y precaliente durante 15 minutos, espere a que el valor del sensor se estabilice para evitar la desviación de los datos de detección causada por la falta de precalentamiento. Después del calentamiento, los valores de fuerza del eje y PAR se eliminan en la interfaz del instrumento o software para garantizar que la lectura inicial vuelva a cero.
Después de introducir los parámetros, es necesario coincidir estrictamente con las especificaciones de los pernos, prohibir la configuración arbitraria, verificar todo el proceso antes de avanzar al siguiente paso. En primer lugar, se seleccionan los estándares de prueba correspondientes, los pernos de alta resistencia hexagonales grandes se seleccionan con el estándar GB / T 1231, y los pernos de alta resistencia de corte de torsión se seleccionan con el estándar GB / T 3632; Posteriormente, introduzca la información de la muestra central del perno para aclarar las especificaciones del perno (m16 - m30), el nivel de Resistencia (8.8s / 10.9s) y el tipo del perno para evitar la confusión del tipo. Por último, establezca los parámetros de carga, introduzca el valor de la fuerza del eje objetivo (fuerza de tracción previa) de acuerdo con la norma nacional, establezca la velocidad de carga uniforme (1 - 2kn / S convencional), cambie al modo de control de la fuerza del eje, se adapte a los requisitos de detección del coeficiente de par, y después de guardar y confirmar todos los parámetros, verifique nuevamente para evitar errores de entrada.
El par de conexión de perno de alta resistencia es una muestra desechable, está prohibido reutilizarla, la instalación debe ajustarse a la herramienta, firme y sin aflojar. De acuerdo con las especificaciones del perno, se seleccionan las pinzas especiales, los deflectores y las mangas correspondientes, y los pernos, tuercas y arandelas se ensamblan en su lugar de acuerdo con las normas de construcción y se penetran en la herramienta de prueba. Al instalar la placa de bloqueo anti - rotación, fije firmemente la tuerca o la barra del perno para evitar resbalar y girar al vacío durante la prueba; Coloque la manga con precisión en la tuerca, conecte estrechamente el sensor de par y ajuste la posición de la muestra para centrarse en la fuerza. Después de la instalación completa, los valores de fuerza del eje y PAR se eliminan nuevamente para garantizar que los valores iniciales de detección sean precisos.
En la etapa de atornillado inicial, los pernos de alta resistencia hexagonales grandes se atornillan inicialmente hasta que los pernos no se aflojan y la brecha entre la placa de conexión se elimina por completo; Los pernos de alta resistencia de corte de torsión se atornillan inicialmente al 50% de la fuerza de tracción previa estándar, y la muestra se fija inicialmente para garantizar una fuerza de tornillo final uniforme posterior. Después de confirmar que no hay personal ni escombros en el área de prueba, haga clic en el botón de inicio del equipo, el equipo entra en el modo de carga automática uniforme, monitorea los valores del instrumento en tiempo real durante todo el proceso y observa los cambios dinámicos de la fuerza del eje, el PAR y el coeficiente de par. Los pernos de corte de torsión detectaron que la cabeza de ciruela se rompió automáticamente, y el equipo se detuvo inmediatamente. Después de que el perno hexagonal grande llegue a la fuerza del eje objetivo establecida, el equipo se detendrá automáticamente para descargar, y está estrictamente prohibido cargar más allá del rango. si hay saltos repentinos numéricos, ruidos anormales del equipo, aflojamiento de la pinza y otras situaciones anormales durante la prueba, presione inmediatamente el botón de parada de emergencia y vuelva a probar después de investigar la falla.
Después de la parada de la prueba, el equipo contabiliza automáticamente los datos básicos, incluyendo la fuerza del eje, el par, el coeficiente de par, la media, la desviación estándar y el coeficiente de variación, verifica si los datos cumplen con los requisitos de la norma nacional (rango calificado del coeficiente de par convencional 0,11 - 0,15), luego introduce el número de la muestra, La fecha de la prueba, la información del operador según sea necesario, estandariza la conservación de los datos originales de la prueba y la curva de fuerza, apoya la exportación e impresión del informe oficial de prueba, hace un buen trabajo de registro de la cuenta de la prueba, marca y conserva los datos de las muestras no calificadas por separado para referencia. Después de la finalización de la prueba, primero se completa la descarga completa a través de la inversión del motor, después de confirmar que el equipo está sin carga, se quitan las muestras de perno completadas por la prueba, se limpian las impurezas y escombros en la herramienta, la pinza y la manga, y se mantiene el equipo limpio.
